爆発隔離バルブ 返却バルブなし
防爆弁の動作原理
爆発隔離弁は,パイプラインで使用される受動的な片道式爆発防止弁です
燃える塵を含むため,パイプライン内の塵とガスが片方向から
爆発防止バルブを正しく使えば,爆発防止バルブを
下流管道から上流管道に広がる塵の爆発により
"二次爆発"や"複数爆発"を避けるため,塵の爆発の拡大を防ぐため
人と財産の安全
この製品は,負圧プロセスシステムでのみ使用されます.図2は,
この製品の動作原理は,図3に示されています.
パイプに空気流を吸い込むか,手動で開ける
重いハンマー装置は,完全に開かれたパイプに固定するために使用されます.
パイプラインの風速がフラップの開口角を減らすのを防ぐだけでなく
完全に閉ざされ,風の抵抗を増加させるだけでなく,フラップを完全に閉ざし,トリガー
生産が停止された後にロック装置. 下流で塵爆発が発生した場合
1炎が爆発の二重作用下で到達する前に,フラップは迅速に閉じます
ショック波とフラップの重力によって 鍵が切れる
炎や火花が爆発防止のフラップバルブの上流管に広がらないようにする.
1設置には,強度が8.8未満のボルトが使用されるべきです.すべてのボルトは,
引き締め後,ボルトは2-3を表示する必要があります.
暴力的な積載と積載は 厳禁です
2防爆フラップバルブと接続されたフレンズの間にはシールストリップが設置されなければならない.
パイプラインへ
3防爆フラップバルブと保護容器との間のパイプラインの強度
防爆フラックの最大制御式爆発圧力より低くならない
保護された容器が爆発防護設計を採用すると,10
制御可能な最大爆発圧 これは最大爆発解消圧です
4防爆弁の仕様は,パイプ直径に一致する.
管の直径より1サイズだけ大きい仕様で
例えば,DN630パイプラインは,DN650防爆バルブを使用する必要があります.

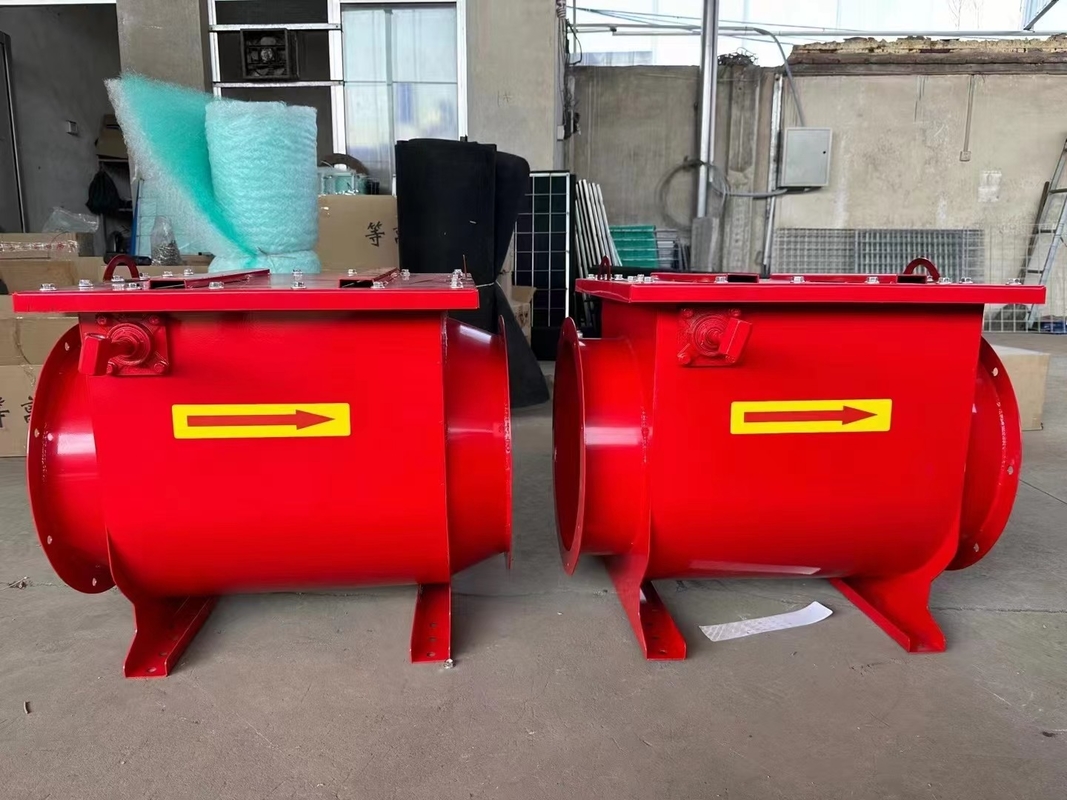

5防爆弁は,上にある矢印に従って水平に設置する必要があります.
装置の斜め角が10°を超えないこと.

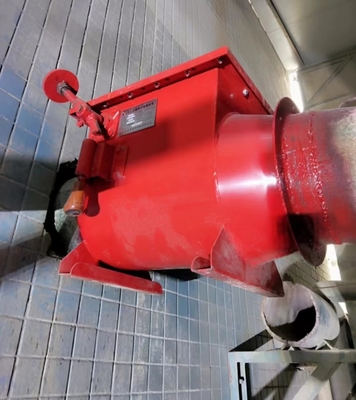

6防爆弁は,保護された装置の上流方向に設置する必要があります.
保護されたコンテナとの間のパイプラインの長さ
保護された容器は,設置距離の要件を満たす必要があります.
製品について
7商品の前に正しい位置に調整された.
位置が表示されている (上位と下位の位置が表示されている)
反対重量) は,使用者が正規の位置にあることを確認する必要があります.
設置: 上部と下部の位置マークの両方が露出します.
正確な位置に調整する必要があります.同時に,それは必要です
反対重量と軸へのフラップの間のトルクが等しいことを確認するため,つまり
逆重量棒は,フラップとのバランスを保つために任意の位置で停止することができます
使用と保守の要件
1扇風機を起動する前に,爆発防止フラップバルブのロックレバーの位置をチェックします.
鍵のレバーがロックされていないことを確認します.
2防爆バルブとパイプラインを接続するボルトが
検査期間は,検査の実施期間を制限し,
6ヶ月を超えると
3爆発防止バルブの内部部品を定期的にチェックし,
防爆弁の性能が完全で,検査期間は
6ヶ月を超えると
4爆発防止バルブの対重量棒とシャフトがしっかりと配置されているかどうかを定期的に確認します.
逆重量棒は,任意の位置で停止することができます
検査期間が6ヶ月を超えてはならない.
5ローヤリングが順調に動いているか,それが正しいか,定期的にチェックします.
6ヶ月を超えてはならない.
6この製品は再利用可能で,爆発後すぐに交換する必要があります.
仕様
